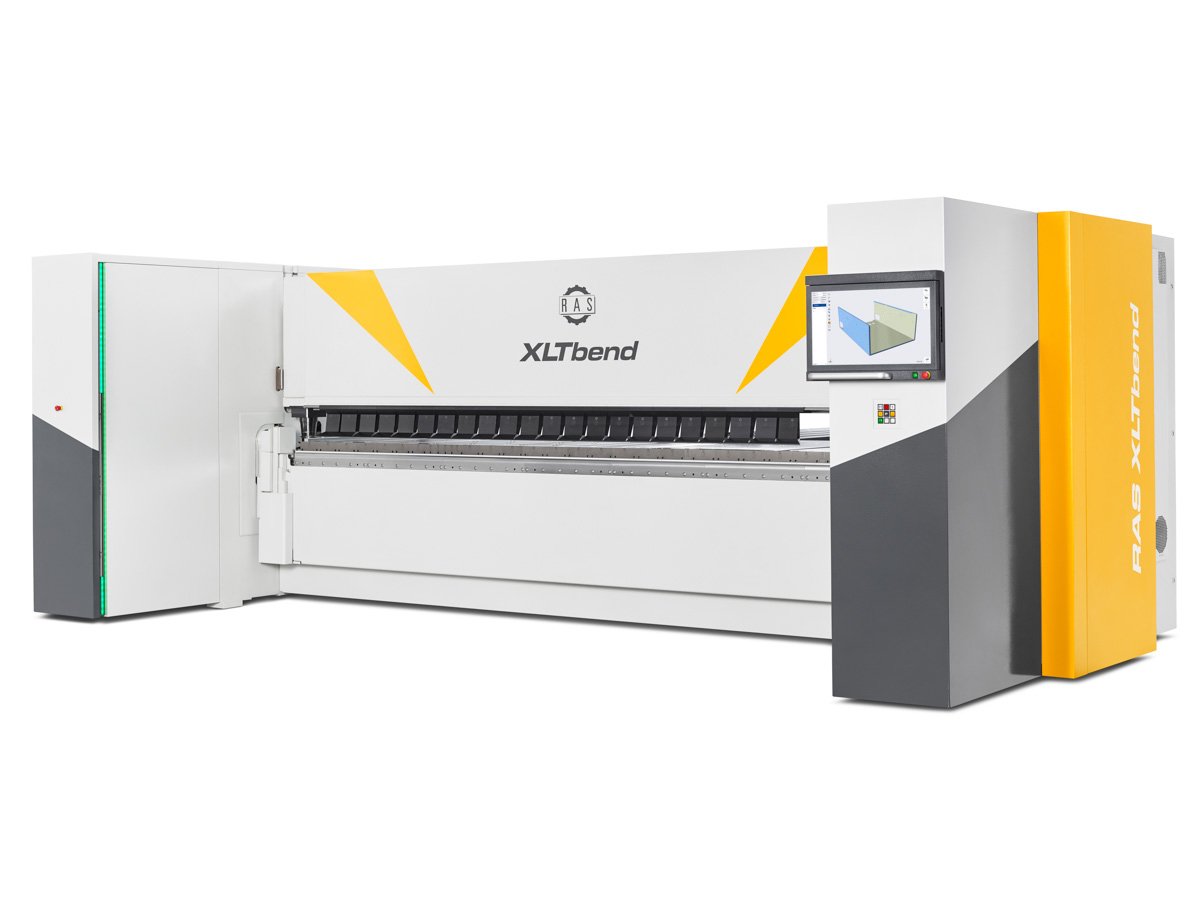

RAS XLTbend

Updown弯曲技术

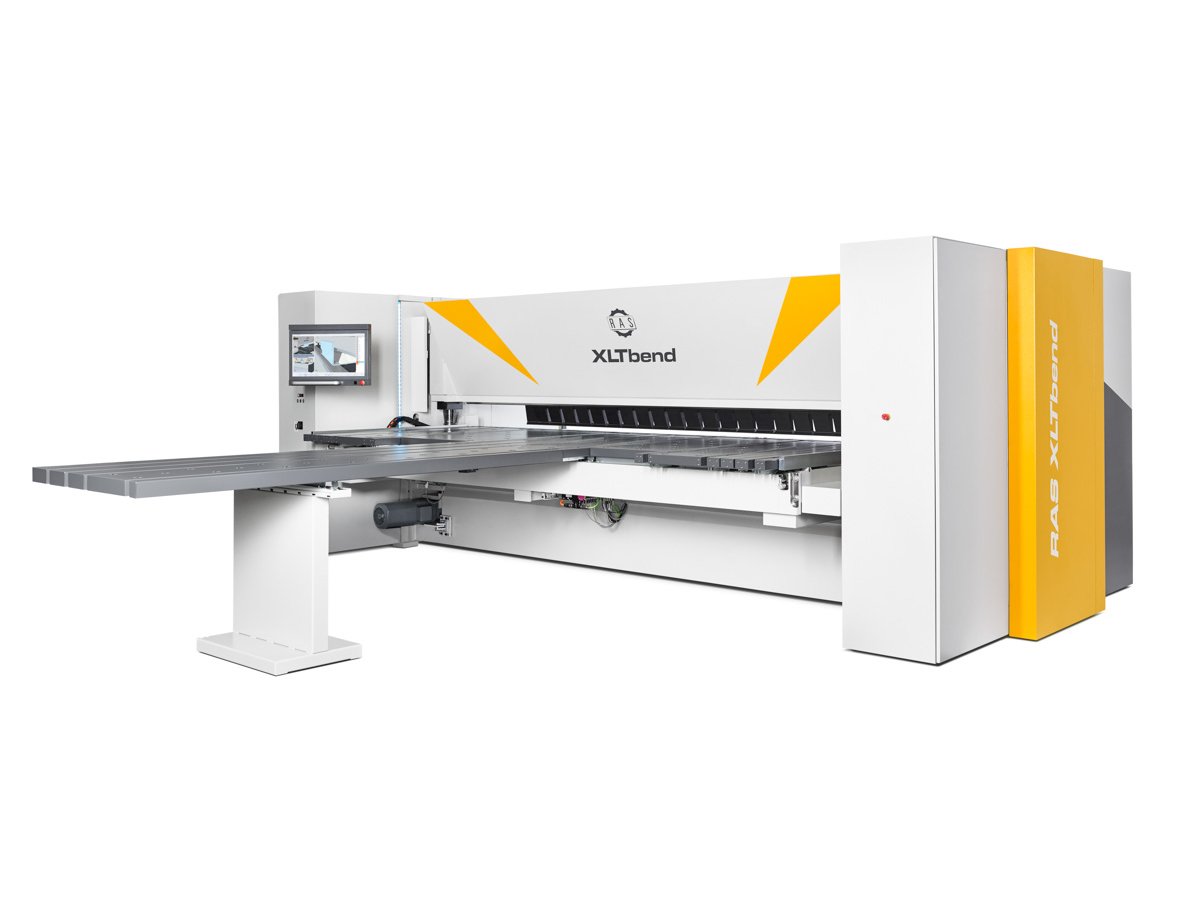

XLTbend可以从前面和后面操作。有了新的双重监控安全系统，甚至可以使用上下弯曲技术进行前端操作。

• 不需要物料翻转
• 程控折叠梁摆运动(设置时间为零)
• 通过预弯曲法兰（150 mm折叠梁行程）
• 深折叠梁（完美弯曲精度）
• 快速轻松操作。短循环时间。
• 每个工位和部分边自动折叠顺序

革命折叠梁设计

专利的“光束中的光束”概念将折叠光束的挠度减小到最小。这种设计实现了难以置信的直线转弯。额外的顶轴是完全不必要的，折叠梁可以作为一个停止在枢轴90度的位置。薄板厚度和弯曲半径的调整也是自动进行的。

• “梁中梁”折梁专利设计
• 折叠梁的最小偏转
• 直线弯道没有冠部
• 折叠梁可用作角零件的止挡
• 由于自动调整厚度和半径，没有设置时间

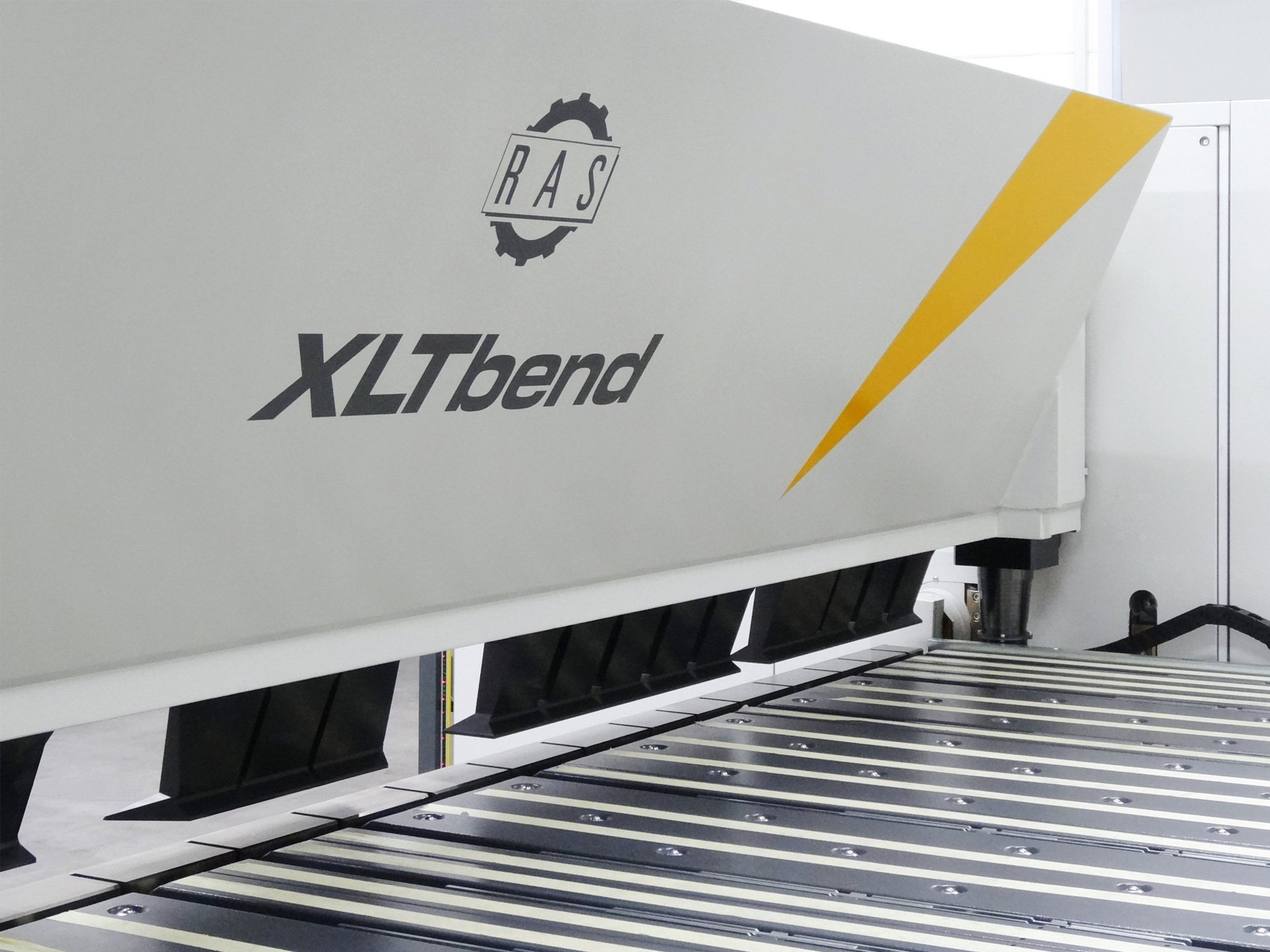

刚性上梁几何形状

• 非常严格的几何
• 从后部弯曲区域可以很好地看到
• 上下弯曲
• 例子：行业（盒式磁带，面板，型材）

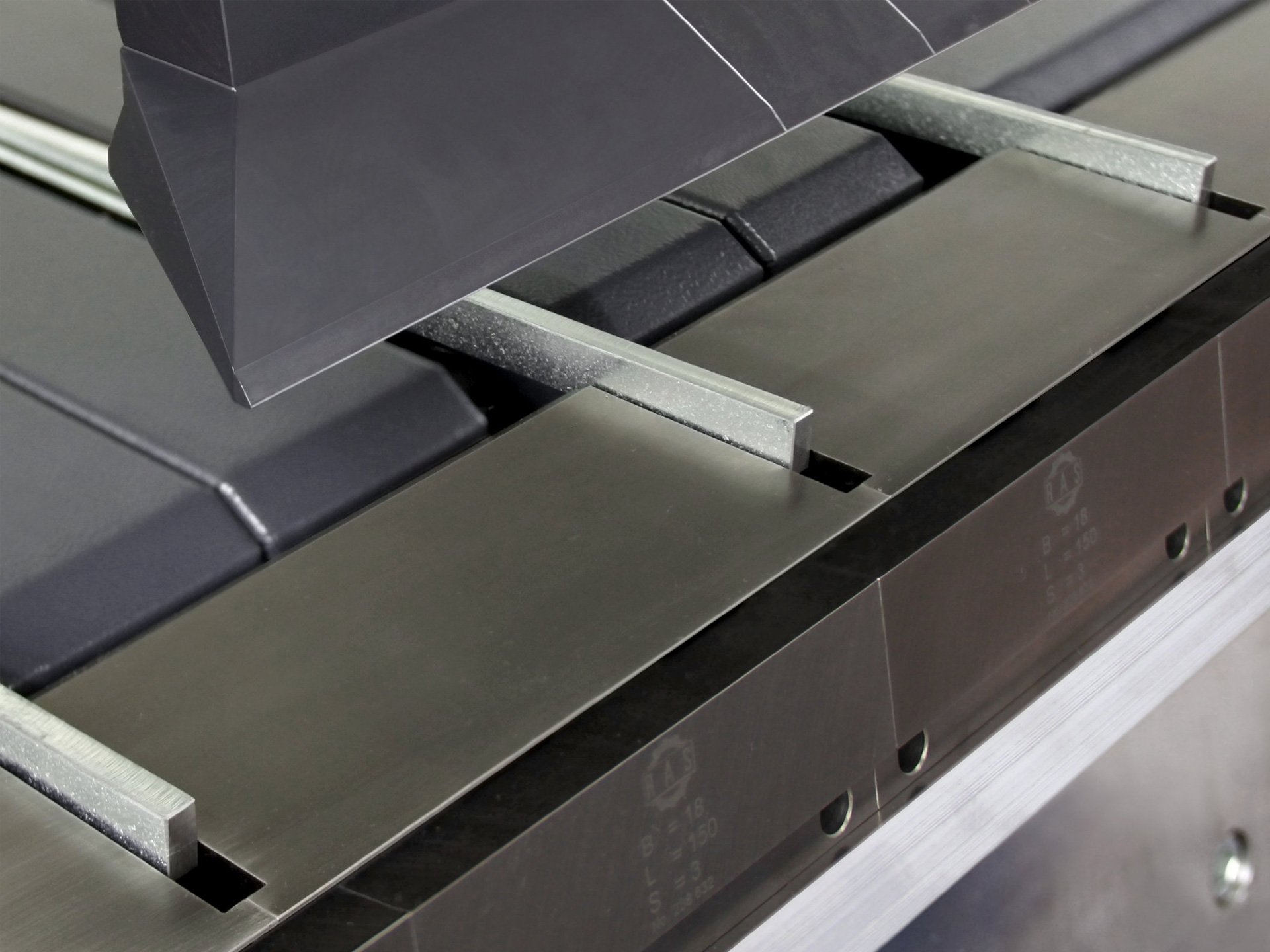

混合计量系统

停止手指的混合测量系统的位置的毛坯到弯曲线。吸盘将部件固定在手指上，这样就可以在不需要操作者帮助或操作的情况下定位后续弯曲。模块化的概念允许在矩形测量系统或扩展t形测量系统之间进行选择。

• 混合测量系统消除了未对准（精密零件）
• 停止手指行分别控制(快速定位)
• 刚性止动手指（长期精度）
• 可锁定的止动（卷材或边缘边缘的线圈材料）
• 主动方臂(狭长部位对准)
• 小面板改善后方通道

VIN（虚拟导航仪）

VIN（虚拟导航器）显示操作员具有智能激光束的确切部件加载位置。软件根据实际工具设置计算空白的可见边缘的位置。在从测量系统工作时，可以在测量表（支持功能）的末端容易地装载较小的部件。

• 激光束显示了零件的准确加载位置
• Vin沿着计划控制下的工作长度移动
• 两个版本:激光只在前面或两边
• 将位置匹配匹配到工具设置（也使用多站设置）
• 快速、精确的零件加载

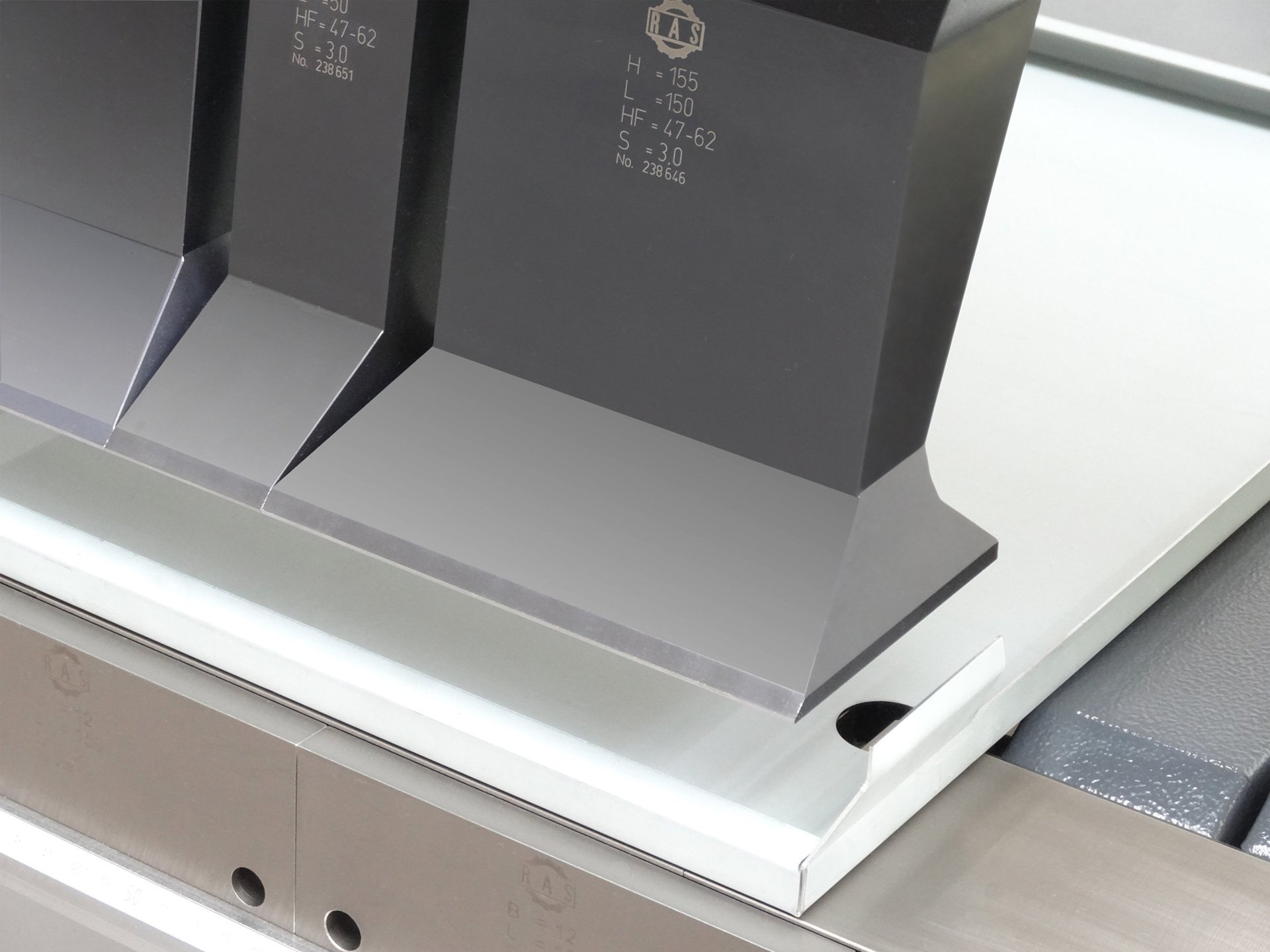

通用工具系统

RAS在XLTbend上束工具的前后创造了最大的自由空间。工具高达300mm高，XLTbend可以用于所有应用程序。多种折叠束工具可用于最小的Z尺寸或较厚的材料。然而，许多用户只需要一套工具就可以完成整个生产范围。

• 快速设置，由于方便的工具段
• 自动夹紧工具
• 锋利工具(适用于45度上梁)
• 工具高度：155,200,250和300 mm
• 前免和后免工具几何形状
• 折梁工具宽度从6到18毫米

SnapTool角落工具

带有铰链脚的SnapTool角工具可以自动从带有侧凸缘的部件上缩回。当上横梁打开时，铰接脚向下移动，当工具移出弯曲部分时，就迅速回到工作位置。

• 自动弯曲顺序:在弯曲周期结束时，无需手动旋转弯曲部件
• 从测量系统工作：弯曲部分可以使用支持功能返回到操作员
• Snaptool的铰接区域中的自由空间为30毫米
• 设计与工具组的其他工具相同的薄板厚度
• 软件计算SnapTool的位置

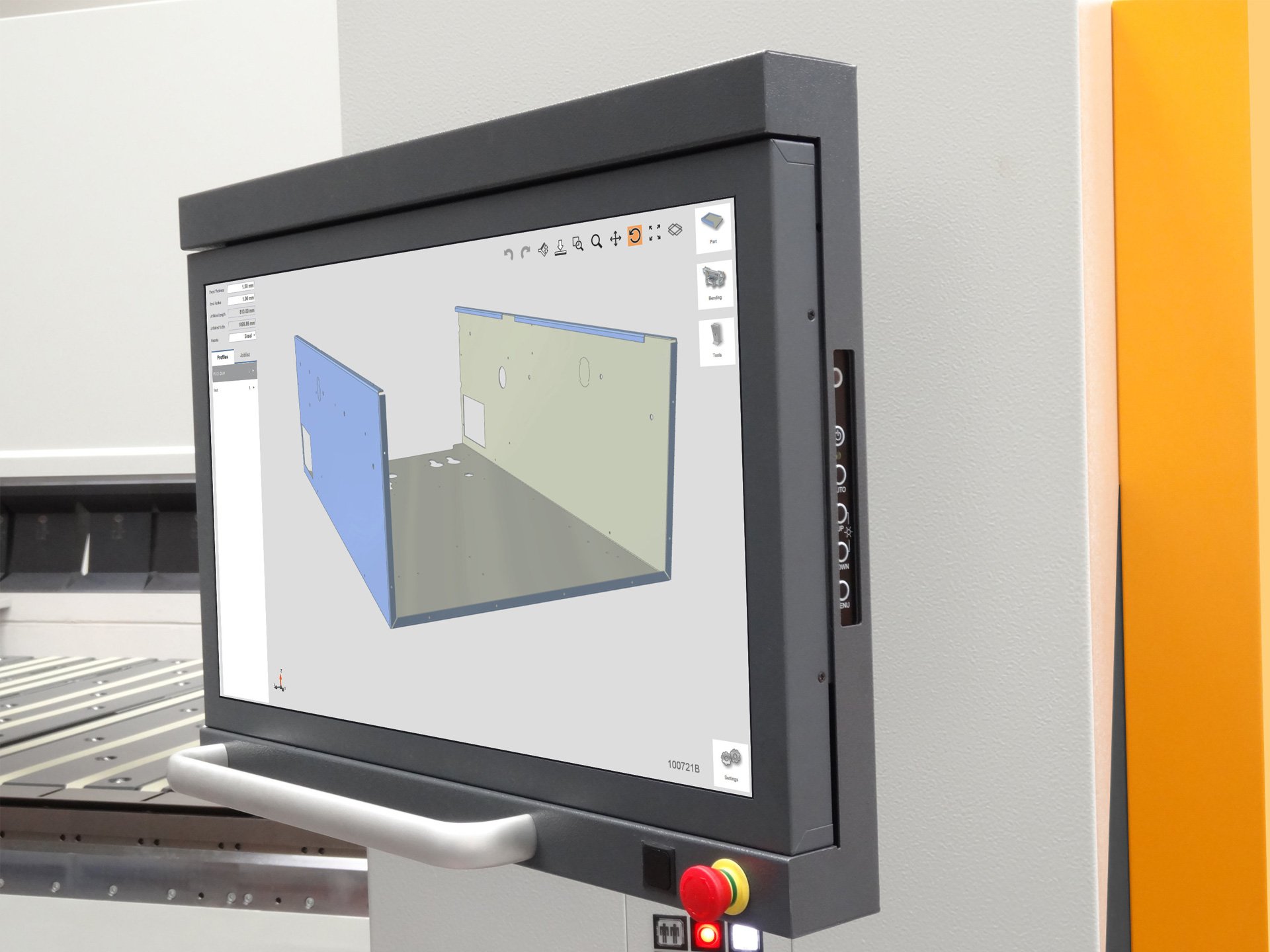

一键式编程部分

以前需要编程经验和专业知识的地方，这种智能被嵌入到机器软件中。楼层的操作员或办公室的工程师直接导入STEP、DXF或GEO文件…就是这样!一个简单的鼠标点击是所有需要编程完整的设置和自动弯曲序列。

• CAD数据的精确和无差错传输
• 自动编程弯曲过程
• 无需专家知识
• 软件表明具有5星级的最佳折叠序列

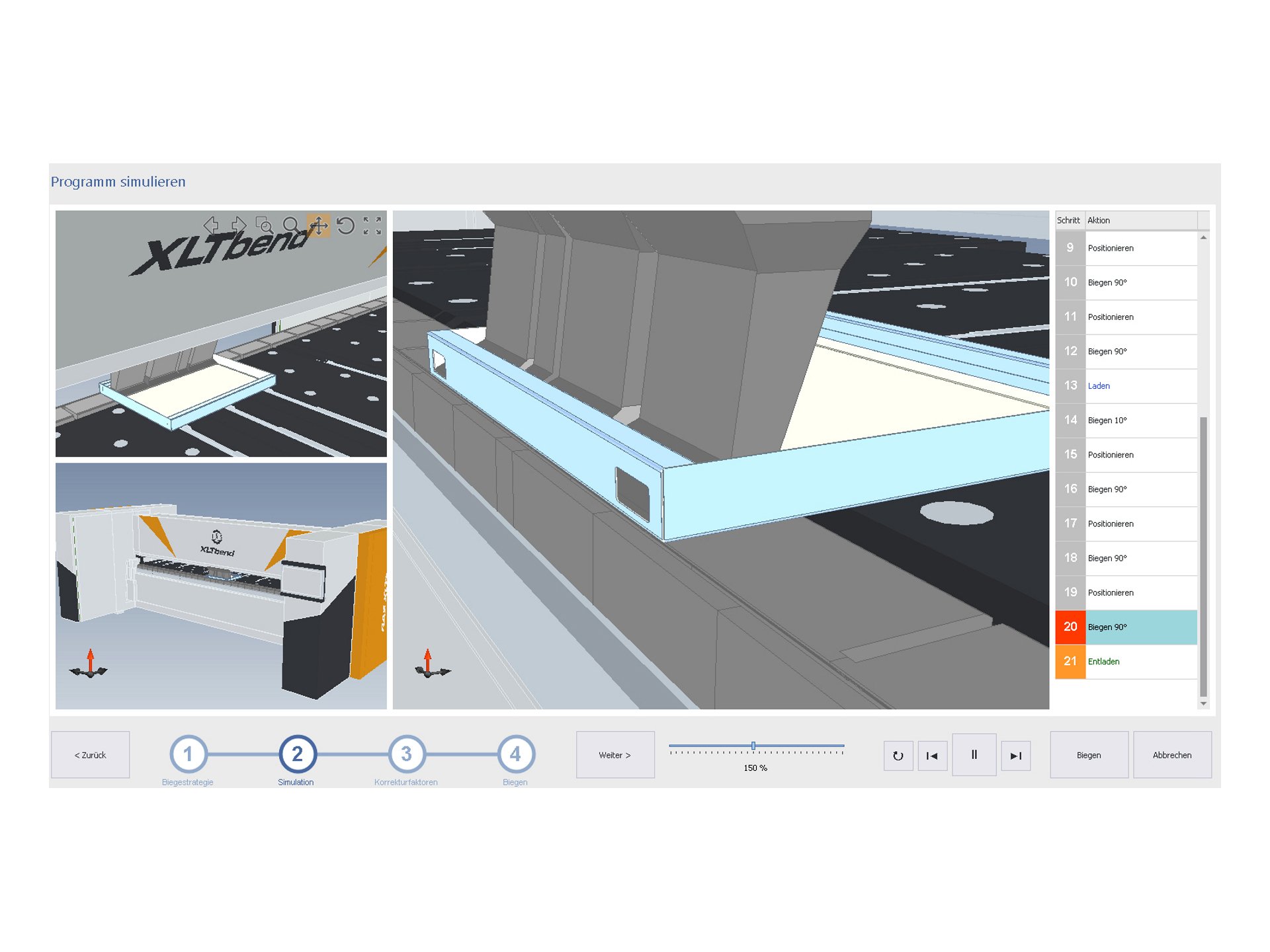

• 弯曲过程的三维模拟
• 由于材料表，弯曲精度最高
• 加载单个程序或处理作业列表
• 通过TeamViewer在线支持
